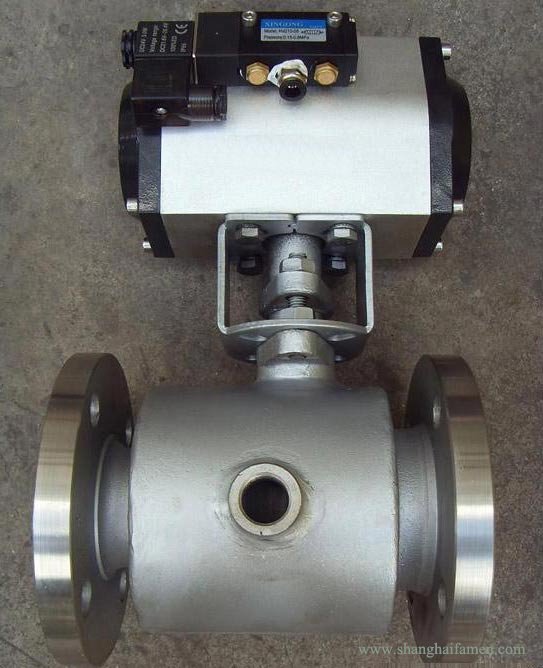

| 閥體形式 | 兩段式鑄造閥體(外焊接夾套保溫) |
| 公稱通徑 | DN20～DN200 |
| 公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB、JB、HG、JIS、ANSI、DIN |
| 連接形式 | 法蘭式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 適用溫度 | -40～+450℃ |
| 球體形式 | "O"型球體 |
| 流量特性 | 近似快開特性 |
| 密封填料 | 柔性石墨填料等 |
| 設計標準 | ASME B 16.34 GB/T12224 |
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.4～0.7MPa | |||||||||

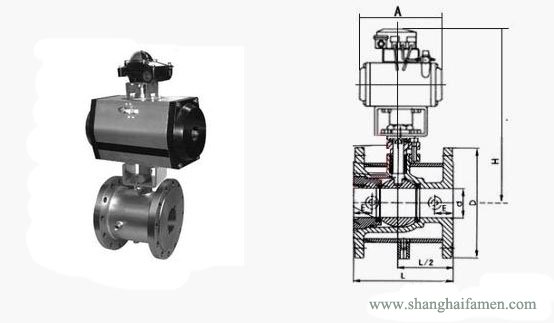

| 公稱通徑 | 連接法蘭外形尺寸 | |||||
| G | D | D1 | D2 | f | N-Md | |
| 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 |
| 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 |
| 25 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 |
| 32 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 |
| 40 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 |
| 50 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 |
| 65 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 |
| 80 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 |
| 100 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 |
| 125 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 |
| 150 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 |
