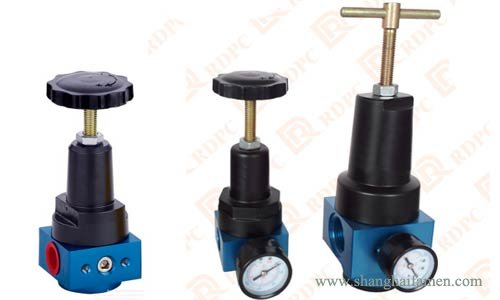

QTYH系列高壓減壓閥
發布時間：2009-03-10 瀏覽：次
QTYH系列高壓空氣減壓調壓閥介紹：
1、空氣高壓調壓閥亦稱氣動調壓閥是溢流式直動型空氣減壓閥，它直接靠手柄操縱調壓彈簧來調節輸出壓力，可在規定調壓范圍內實現無級調壓，并保持穩定于調定值。
2、下游壓力(輸出口壓力)超過調定壓力時，溢流閥開始溢流。故對于不準溢漏到空氣中的 有害氣體，不得直接采用本系列產品。
3、空氣減壓閥采用平衡式進氣閥，故輸入壓力在高于調定壓力的范圍內的變動對輸出壓力影響甚微。
QTYH系列高壓空氣減壓調壓閥規格參數：
|
型號 |
QTYH-8 |
QTYH-10 |
QTYH-15 |
QTYH-20 |
QTYH-25 |
|
公稱通徑 |
8 |
10 |
15 |
20 |
25 |
|
接管螺紋 |
G1/4"
M12*1.25 |
G3/8"
M15*1.5 |
G1/2"
M20*1.5 |
G3/4"
M27*2 |
G1
M33*2 |
|
工作溫度°C |
5～60 |
|
最大輸入壓力MPa |
3.2 |
|
最大輸出壓力MPa |
3.0 |
|
調壓范圍MPa |
0.05～3.0 |
|
出口壓力變化范圍MPa |
< 0.05 |
